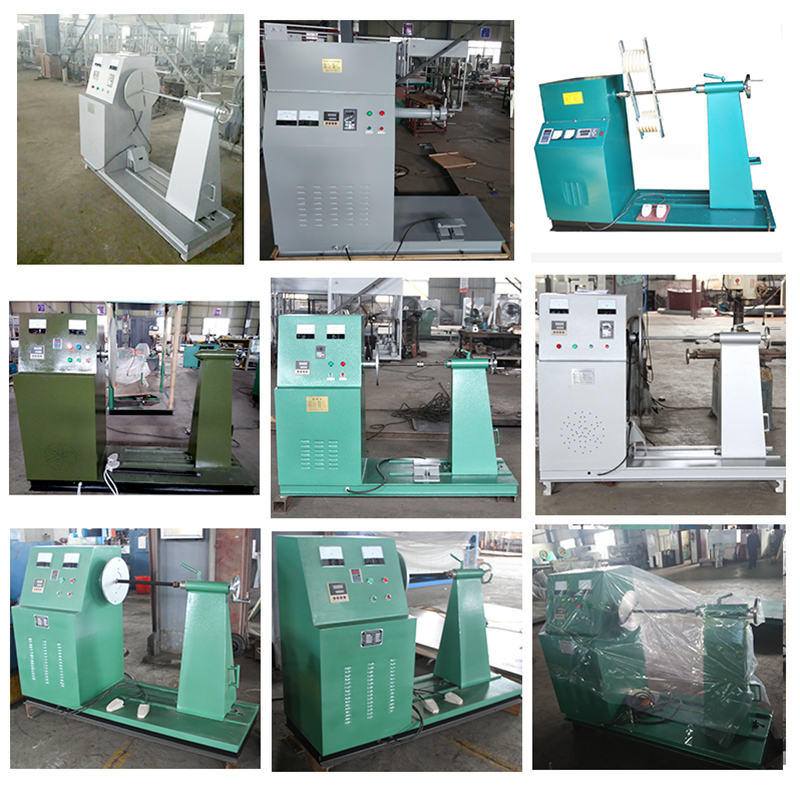

数控变频调速绕线机
数控变频调速绕线机
全新研制数控变频绕线设备
数控变频绕线机是我公司研制的最新型产品，该机使用国内或进口高性能变频器和电子计数控制器控制，使整机安装更合理，操作更简便，使用更安全，性能更可靠。
该机具有自动控制、任意调速、起动平稳、制动准等特点，能定量自动工作，数字显示直观。功能具有极强的适应性，并能在较差的环境下可靠工作。是生产各种电机、电器、变压器、电动工具及电器修理等行业最理想的绕线设备。
主要技术指标
| 电源电压 | 三相 AC380V ± 10% 50Hz |
| 电机与变频器功率 | 2.2KW（4级电机 / 可调频率 0-50Hz） |
| 主轴中心高度 | 750 mm |
| 主轴丝杆行程 | 0 - 500 mm |
| 花盘直径 | 380 mm |
| 主轴转数范围 | 0 - 96 转／分 |
| 计数范围 | 0 - 999 转（支持定量自动工作） |
| 运行特性 | 支持正反转 / 自动刹车 |
基本系统结构组成
该系列绕线机采用模块化控制架构，主要由以下核心部件联动运行：
负载电机高性能变频器电子计数装置 万能绕线模智能起动装置高刚性机械装置
一、通电与状态检查
- 总电源接通： 输入电源通电后，合上空气断路器 QF，此时面板上的电源指示灯 HL1 亮起。
- 系统唤醒： 按下启动按钮 SB1，工作指示灯亮起，交流接触器 KM1 瞬间吸合。
- 数显反馈： 此时变频器指示灯亮并开始显示初始频率，同时计数器指示灯亮起。
二、参数调整规范
- 圈数预设： 在计数器上提前调整、输入生产工件所需要的总圈数（具体参数请参照计数器说明书）。
-
速度微调： 变频器显示的频率大小将直接影响主轴速度的快慢，可根据不同线圈需求进行自行调整。
* 注意：请参照变频器说明书操作，切勿在运行中盲目随意修改变频器的底层参数设置。
三、双向绕线与计数联动
正
踩下脚踏开关 SF1（正转）
接触器 KM2 吸合，电机平稳起动开始正向运转，计数器同步进行正向累加计数。
反
踩下脚踏开关 SF2（反转）
接触器 KM3 吸合，主轴开始反向平稳运转，计数器联动进行递减计数。
通过正反转双向控制与刹车系统配合，即可将不同型号的电机线圈绕制成型。
